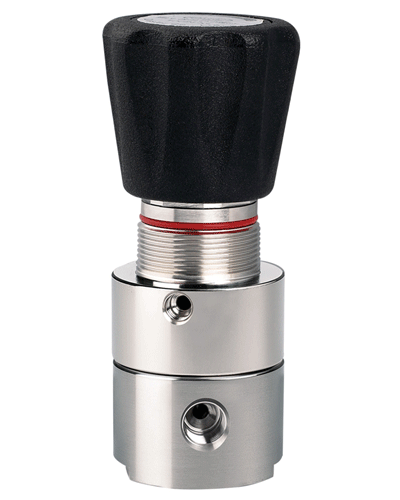

خصوصیات رگولاتور back pressure مدل 077
رگولاتور back pressure (فشار برگشت-پشت) مدل 077 برای مایعات و گاز های مختلف با پورت ورودی و خروجی 1/4" از جنس استیل و برنج با فشار کاری از 0.3 الی 20 بار معادل (290 PSI) .
|
دریافت کاتالوگ
|
|
W 077 S – 002 – 2 NP4 – H – H1
|
|
مدل W برای مایعات قابل استفاده می باشد.
|
|
فشار ورودی
|
Only 3500psi(238bar)
|
|
فشار خروجی
|
002 = 2bar (30psi)
005 = 5bar (72psi)
010 = 10bar (145psi)
025 = 25bar (362psi)
077x-002-x-NP4 2bar (25psi)
077x-005-x-NP4 5bar (70psi)
077x-010-x-NP4 10bar (145psi)
077x-025-x-NP4 25bar (362psi)
|
|
پورت ورودی و خروجی
|
1/4" Female NPT
077x-xxx-2-NP4 2-Ports
077x-xxx-3-NP4 3-Ports
077x-xxx-4-NP4 4-Ports
|
|
جنس بدنه
|
B = Brass
S = Stainless Steel 316L
|
|
جنس دیافراگم
|
077x-xxx-2-NP4 Stainless steel 316L
077S-xxx-2-NP4-H Hastelloy-C Optional
|
|
ظرفیت دبی
|
NP4 = 1/4" NPT
Cv = 0.2 Standard
|
|
نرخ نشتی
|
To 1 x 10-9 atm cc/sec Helium available.
|
|
امکان خود تخلیه
|
–
|
|
دمای عملیاتی
|
-40°C ~ +70°C (-40°F ~ +165°F) Standard
2000x-0xx-NP4-S-H1 +120°C Optional
2000x-0xx-NP4-S-H2 +250°C Optional
+250°C ~ +540°C (+328°F ~ +1000°F) Optional
|
رگولاتور فشار back pressure regulator
